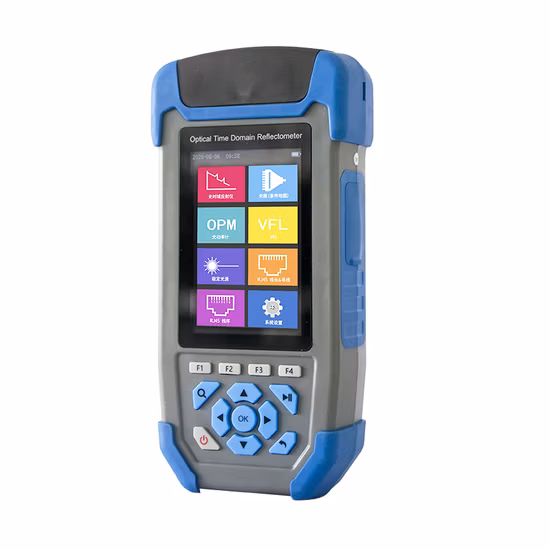

Mini PRO OTDR シリーズ FTTH 光ファイバー 1310nm/1550nm +/- 20nm
概要 製品の説明 製品パラメータ 技術仕様 注:○1 試験温度 25°C ± 2°C、最大パルス幅、平均時間 ≥ 3 分。 ○2 イベントブラインドゾーンのテスト条件は最小限
お問い合わせを送信してください説明
基礎情報
モデル番号。 | JW3302S ミニプロ OTDR |
タイプ | OTDR |
認証 | RoHS |
オーダーメイド | カスタムではありません |
状態 | ノイ |
ファイバーの種類 | G.652 SM-フェイザー |
テストエリア | 500m~64km |
インパルスブライト | 3ns~10us |
輸送パッケージ | 標準梱包 |
商標 | 3V-Tech |
起源 | 中国 |
HSコード | 3225961661 |
製品説明
JW3302S Mini Pro OTDR は、FTTx およびアクセス ネットワークの構築と保守、ファイバーのブレークポイント、長さ、損失、入力光の自動検出のテスト、およびワンキー自動テストに適しています。 このテスターはコンパクトで、3.5 インチのカラー LCD スクリーン、新しいプラスチックボディデザイン、耐衝撃性と耐落下性を備えています。 このテスターは、高度に統合された OTDR、イベント マップ、安定した光源、光パワー メーター、視覚的障害位置、ケーブル シーケンス校正、ケーブル長測定および照明機能を備えた 8 つの機能も組み合わせています。 高速ブレークポイント検出、ユニバーサル ポート、.600 内部メモリ、TF カード、USB データ ストレージ、内蔵 4000mAh リチウム バッテリーと USB 充電を備えています。 長期間の現場作業に最適です。
詳細写真
技術仕様
モデル | JW3302S | |
波長 | 1310nm/1550nm±20nm | |
ファイバーの種類 | G.652 SM-フェイザー | |
ダイナミックレンジ | 24dB/22dB | |
イベントブラインドゾーン | 3m | |
ATT-ブラインドゾーン | 8m | |
テストエリア | 500m~64km | |
インパルスブライト | 3ns~10us | |
距離精度 | ±(1m+サンプリング間隔+0.003%×試験距離) | |
損失精度 | ±0.05dB/dB | |
サンプリングポイント | 16k~128k | |
サンプリング解像度 | 0.05m~8m | |
反射精度 | ±3dB | |
データストレージ | 内部: ≥600; 外部: TF カード | |
レーザーの安全レベル | レベル クラス II | |
日付形式 | SOR標準ファイル形式 | |
コネクタ | FC/UPC(SC、ST互換) | |
OPM | ||
波長範囲 | 800nm~1700nm | |
表面の種類 | ユニバーサルゲレンク FC/SC/ST | |
テストエリア | -50dBm~+26dBm または -70dBm~+10dBm | |
不確実性 | ±5% | |
周波数の識別 | CW/270/330/1k/2kHz | |
校正波長 | 850/980/1300/1310/1490/1550/1625/1650nm | |
Standby>20h; Messzeit12h/p> | ||
